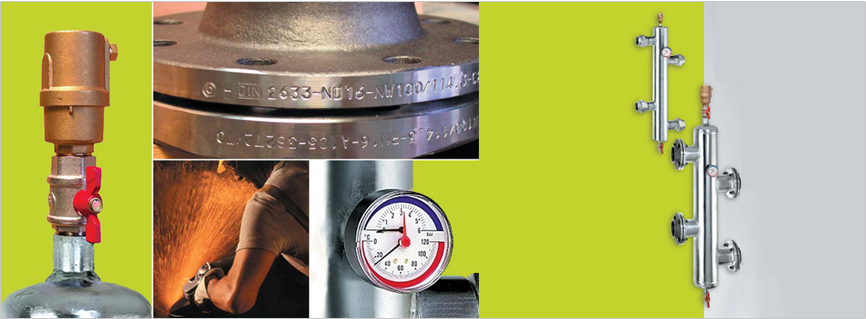

Compensatori SPLITFLO

I compensatori idraulici sono costruiti per rendere indipendenti circuiti idraulici collegati fra loro. Si caratterizzano in quanto svolgono anche le funzioni di defangatore e disaereatore automatico.

I compensatori idraulici prodotti da LINER consentono di soddisfare a portata costante gli impianti in cui devono coesistere circuito di produzione e circuito di distribuzione. E’ noto che, le portte delle relative pompe caratterizzano le portate dei relativi circuiti asserviti garantendono l’indipendenza. L’utilizzo dei compensatori idraulici permette infatti , ricreando un’area ridotta di perdite di carico, di convogliare due flussi nella stessa zona rendendoli idraulicamente indipendenti fra loro. Questo utilizzo consente di soddisfare a portata costante del circuito di produzione una portata variabile nel circuito di distribuzione. La valvola di scarico automatica posta sulla sommità del manufatto permette inoltre all’aria presente all’interno di esso di fuoriuscire all’esterno. La separazione dei flussi in area di ridotta perdita di carico genera per gravità la precipitazione di buona parte delle scorie contenute nel fluido che si depositano nella parte bassa del manufatto. Allo scopo di poterle eliminare, è presente sul fondo una valvola a sfera.

Materiali

Tubo scordonato elettrosaldato in acciaio non legato, atto alla saldatura UNI 7091/72

Marcatura dei tubi
DIN 2458 ST37.0 WBWùi TCB DIN 2458 ST 37.0 WA TCB
PN
Zincatura elettrolitica a freddo Flange (dove presenti) UNI
Fondelli bombati (dove presenti) ASTM AZ34 W PB (ANSI B-16.9)
